多色（多物料）系列成型機
﹥鎖模力：85-500噸。
﹥注射量：35-637克。
﹥立式鎖模+立式進膠或立式鎖模+立式進膠+臥式進膠多種模式可選。
﹥2-4操作工位可選，提高生產效率。

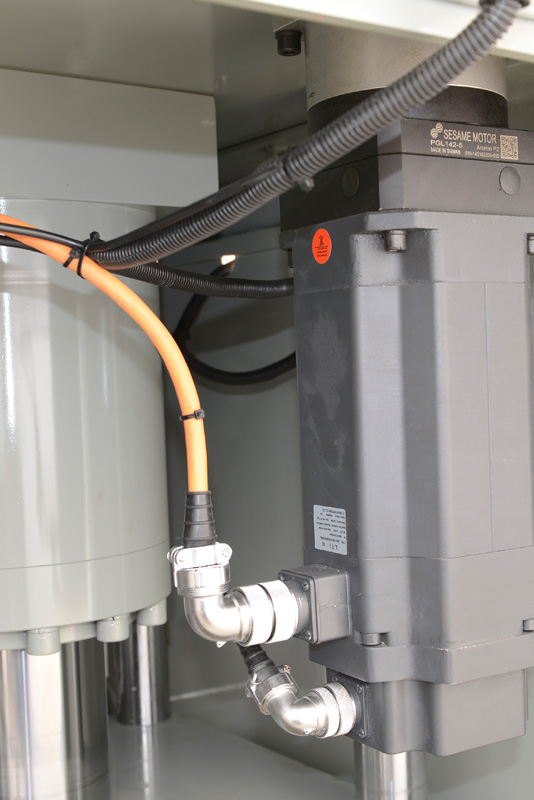

﹥轉盤采用伺服驅動，動作迅速，定位精準。
﹥多樣化的油路選擇（半閉、全閉、伺服）配合您的需求。
﹥可擴充式程序設計，搭配自動埋入、取出系統，可實現全自生產。
﹥可擴充式程序設計，搭配自動埋入、取出系統，可實現全自動化生產。

﹥可選配伺服系統，實際節能50%-70&。

雙色機系列規格表

射出單元選項		Unit	A			B			C			D			E			F			G			H
射出系統	螺桿直徑	mm	∮22	∮25	∮28	∮28	∮32	∮36	∮32	∮36	∮40	∮36	∮40	∮45	∮40	∮45	∮50	∮45	∮50	∮55	∮50	∮55	∮60	∮55	∮60	∮65
	射出壓力	kg/cm2	2380	1814	1446	2000	1531	1209	2050	1620	1312	2074	1680	1327	1990	1572	1274	1919	1554	1284	1951	1613	1355	2203	1851	1577
	理論射出容積	cm3	38	49	62	74	97	122	112	142	175	162	201	254	251	318	392	349	431	522	471	570	678	618	735	862
	射出重量(PS)	g/oz	35/1.2	46/1.6	57/2.0	68/2.4	89/3.1	113/4.0	103/3.6	131/4.6	161/6.2	150/5.3	185/5.5	243/8.2	231/8.1	292/10.3	360/12.7	321/11.3	396/13.9	480/16.9	442/15.6	536/18.7	637/22.4	580/20.4	691/24.3	811/28.5
	電熱容量	kw	2.7			3.6			5.5			7			8.8			10.5			12.5			15.5

型號

Unit

AT-850A-2RC(3RC)

AT-1100A-2RC(3RC)

AT-1700A-2RC(3RC)

AT-2400A-3RC

AT-3200A-3RC

AT-4000A-3RC

AT-5000A-3RC

射出單元選項

Project

Ⅰ         Ⅱ

Ⅰ         Ⅱ

Ⅰ         Ⅱ

Ⅰ         Ⅱ

Ⅰ         Ⅱ

Ⅰ         Ⅱ

Ⅰ         Ⅱ

No.

B+A        B+B

C+B+A       C+B+A

D+C+B       D+C+B

E+D+C     E+D+C

F+E+D   F+E+D

G+F+E    G+F+E

H+G+F    H+G+F

鎖模系統

鎖模力

t

85

110(55×2)

170(85×2)

240(120×2)

320(160×2)

400(200×2)

500(250×2)

最小模厚

mm

200/300

250/350

250/350

300/400

300/400

350/450

400/500

開模行程

mm

250

250

300

400

400

450

500

最大開模距

mm

450/550

500/600

550/650

700/800

700/800

800/900

900/1000

轉盤直徑

mm

800（二/三工位）

900（二/三工位）

1000（二/三工位）

1200（三工位）

1400（三工位）

1600（三工位）

1800（三工位）

頂出力

t

2.5

3.9

3.9

4.6

5.4

5.4

6.0

頂出高度

mm

50

75

75

100

100

120

120

其它

油泵電機功率

kw

15.0

18.5

22.0

30.0

37.5

45.0

60.0

機器尺寸

m

2.2×1.4×2.8

2.3×1.6×3.0

2.4×2.0×3.4

2.7×2.2×4.1

3.0×2.5×4.4

3.2×2.6×4.9

3.5×2.8×5.2

機器重量

t

4.2

5.8

8.5

14.8

19.8

23.0

28.0
